Доработка клавиатуры Palm Portable Keyboard до крэдла
Автор: Konstantin Dubovsky, 08 Апрель 2001 Кол-во прочтений/просмотров: 18000 Кол-во слов в этом тексте: 232 Версия для печати:

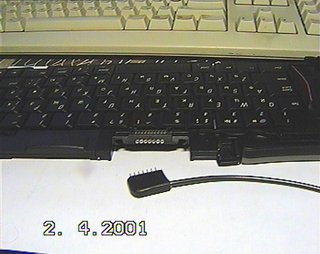

Доработка чрезвычайно проста, мне потребовалось часа 4 на изготовление разьема и кабеля. Фотографии прилагаются. Если интересуют детали - . Снимки, правда, сделаны бытовой камерой, так что не обессудьте за качество :)

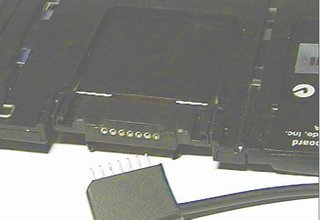

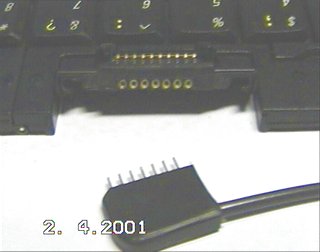

Разъемчик на клавиатуре - это часть панельки для микросхем, взят один ряд. Связь между разъемом клавиатуры и моим разъемом сделана проводом ПЭЛШО 0,3. Необходимо приподнять защитную пленку с верхней стороны разъема клавиатуры, станут видны контактные площадки, к которым необходимо подпаять провода и пропустить на тыльную часть разъема через отверстия (видны на просвет).

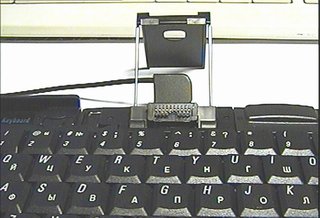

Ответная часть изготовлена из куска стеклотекстолита с контактными площадками шагом 2,5мм к которым припаяны штырки с подходящим диаметром от разъема папа (я взял SVHS). Все декоративные накладки изготовлены из корпуса 3,5" дискеты, приклеены термоклеем.

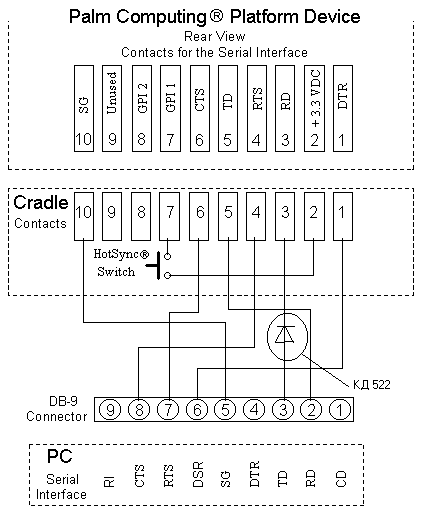

В стандартной схеме подключения внесено только одно изменение (диод расположен в корпусе разъема СОМ порта).
Только кто возьмется за доработку, помните:
Используйте маломощный паяльник.
Используйте заземление, как для рук так и для инструмента.
И перед тем как что-то сделать, подумайте хорошенько (семь раз отмерь-один раз отрежь).
Ну вобщем не мне вас учить ;)
Дополнение от 11.04.01: Возможно подключение также подключение к данной схеме внешнего модема. Я использовал для этого нульмодемный переходник. Проверялась работа с модемами IDC-5614, Zyxel Omni56k и Acorp 336 - все работает замечательно!!!!Б
